Bạn có bao giờ thắc mắc vì sao một chiếc ô tô nặng hàng tấn vẫn có thể chuyển hướng dễ dàng chỉ với thao tác xoay vô lăng?

Đằng sau chuyển động tưởng chừng đơn giản ấy là sự phối hợp chính xác giữa các bộ phận cơ khí và hệ thống thủy lực. Trong đó, thước lái trợ lực thủy lực (Hydraulic Power Steering Rack) đóng vai trò quan trọng trong việc hỗ trợ người lái điều khiển phương tiện nhẹ nhàng và chính xác hơn.

Cùng Cartools.vn tìm hiểu cấu tạo, nguyên lý hoạt động và những kiến thức kỹ thuật thú vị về hệ thống này.

1. Hệ thống trợ lực lái thủy lực là gì?

Hệ thống trợ lực lái thủy lực (Hydraulic Power Steering – HPS) là công nghệ sử dụng áp suất dầu để tạo lực hỗ trợ quá trình đánh lái.

Trên hệ thống lái thanh răng – bánh răng, khi người điều khiển xoay vô lăng, áp suất dầu sẽ tác động lên piston bên trong thước lái, hỗ trợ thanh răng dịch chuyển và thay đổi góc quay của bánh xe.

Nhờ đó, người lái không cần sử dụng quá nhiều lực, đặc biệt khi di chuyển ở tốc độ thấp, quay đầu hoặc đỗ xe.

2. Cấu tạo chi tiết của thước lái trợ lực thủy lực

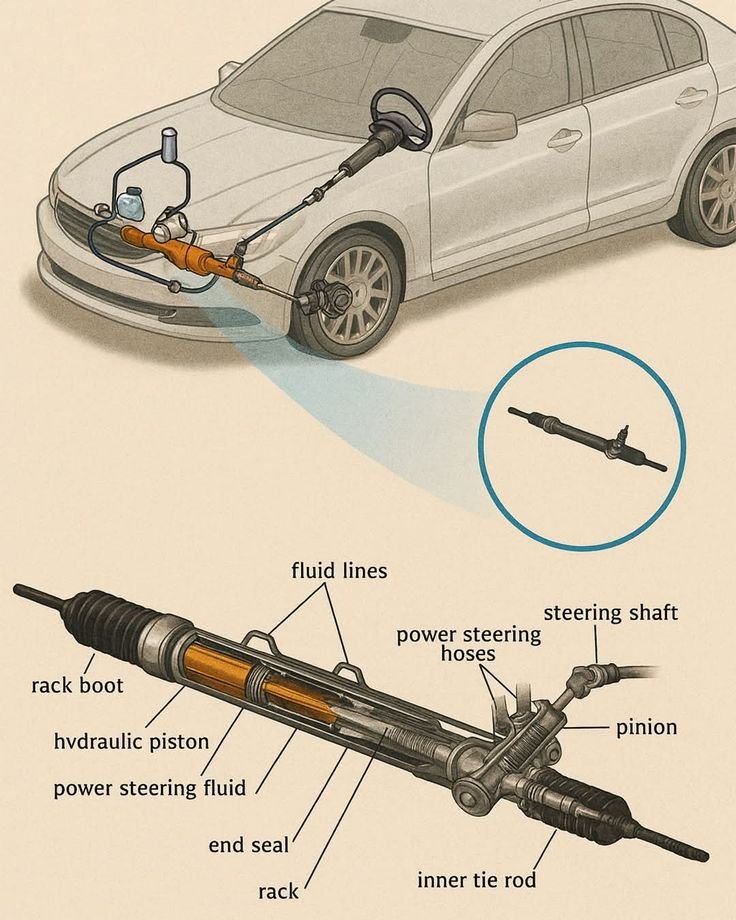

Quan sát hình minh họa, có thể nhận diện những bộ phận chính:

Thanh răng (Steering Rack)

Có nhiệm vụ chuyển chuyển động quay từ bánh răng dẫn động thành chuyển động tịnh tiến, truyền lực đến các thanh nối lái.

Bánh răng lái (Pinion Gear)

Được liên kết với trục lái, trực tiếp truyền chuyển động từ vô lăng đến thanh răng.

Piston thủy lực (Hydraulic Piston)

Nằm trong xi lanh trợ lực, piston chịu tác động của áp suất dầu để tạo lực hỗ trợ thanh răng dịch chuyển.

Dầu trợ lực (Power Steering Fluid)

Là môi chất truyền áp suất trong hệ thống, đồng thời góp phần bôi trơn và bảo vệ các chi tiết bên trong.

Đường ống dầu (Hydraulic Fluid Lines)

Dẫn dầu có áp suất đến cơ cấu điều khiển và các khoang xi lanh trợ lực.

Thanh nối lái trong (Inner Tie Rod)

Liên kết thước lái với hệ thống thanh kéo lái, truyền chuyển động đến cụm bánh xe.

Chụp bụi thước lái (Rack Boot)

Ngăn bụi bẩn, nước và các tác nhân bên ngoài xâm nhập vào khớp nối cũng như cơ cấu lái.

Phớt làm kín (End Seal)

Giữ dầu thủy lực bên trong xi lanh và hạn chế tình trạng rò rỉ.

Ngoài những chi tiết trên, hệ thống hoàn chỉnh còn có bơm trợ lực, bình chứa dầu và van phân phối thủy lực.

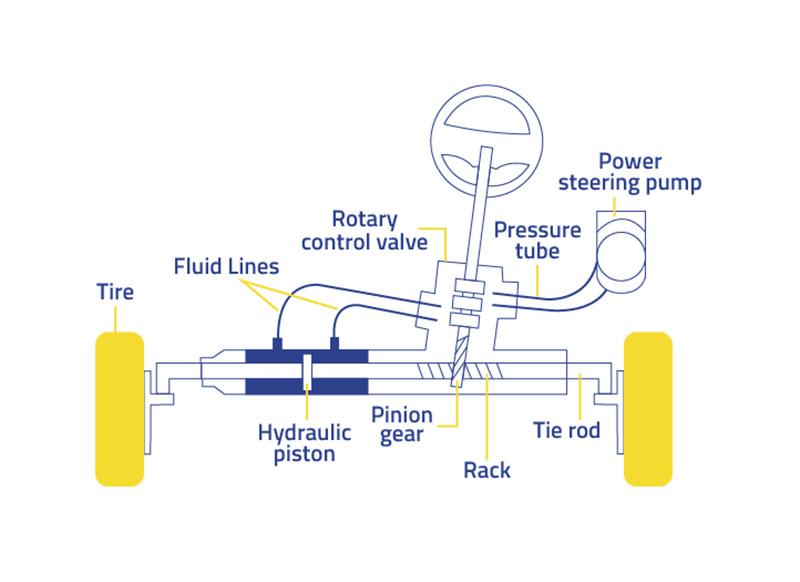

3. Nguyên lý hoạt động của hệ thống trợ lực lái

Quá trình vận hành diễn ra qua các bước:

Bước 1: Tiếp nhận thao tác đánh lái

Khi người lái xoay vô lăng, lực được truyền qua trục lái đến cơ cấu bánh răng.

Bước 2: Phân phối áp suất dầu

Van điều khiển định hướng dòng dầu có áp suất đến khoang xi lanh tương ứng với chiều đánh lái.

Bước 3: Tạo lực trợ lái

Chênh lệch áp suất giữa hai phía piston tạo ra lực hỗ trợ thanh răng dịch chuyển sang trái hoặc phải.

Bước 4: Thay đổi hướng bánh xe

Thanh răng tác động lên các thanh nối lái, làm thay đổi góc quay của bánh trước theo hướng mong muốn.

Điểm đáng chú ý là hệ thống vẫn duy trì liên kết cơ khí giữa vô lăng và bánh xe. Trong nhiều trường hợp mất trợ lực, người lái vẫn có thể điều khiển hướng xe, nhưng lực đánh lái sẽ tăng đáng kể.

4. Những hư hỏng thường gặp ở hệ thống trợ lực lái thủy lực

Trong quá trình sử dụng, hệ thống có thể gặp một số vấn đề:

• Vô lăng nặng bất thường: Có thể liên quan đến bơm trợ lực, mức dầu hoặc cơ cấu lái.
• Tiếng kêu khi xoay vô lăng: Có thể xuất phát từ bơm, dây đai, tình trạng dầu hoặc các bộ phận liên quan.
• Rò rỉ dầu thước lái: Thường cần kiểm tra phớt, đường ống và các đầu nối.
• Vô lăng có độ rơ: Có thể liên quan đến thanh nối lái, khớp lái hoặc các chi tiết cơ khí bị mòn.
• Trợ lực hoạt động không ổn định: Cần kiểm tra áp suất bơm, van điều khiển và tình trạng dầu.

Việc kiểm tra đúng nguyên nhân sẽ giúp tránh thay thế phụ tùng không cần thiết.

5. Các lưu ý khi kiểm tra và bảo dưỡng

Đối với kỹ thuật viên và người sử dụng ô tô, việc bảo dưỡng hệ thống trợ lực lái cần chú ý:

• Kiểm tra mức dầu và sử dụng đúng loại dầu theo khuyến nghị của nhà sản xuất.
• Quan sát các vị trí có khả năng rò rỉ dầu.
• Kiểm tra chụp bụi thước lái và các khớp nối.
• Theo dõi tiếng ồn bất thường khi đánh lái.
• Sử dụng thiết bị kiểm tra áp suất chuyên dụng khi cần chẩn đoán hệ thống thủy lực.

Việc đo kiểm áp suất phải thực hiện đúng quy trình kỹ thuật và thông số của từng dòng xe.

6. Vì sao hiểu cấu tạo thước lái lại quan trọng?

Đối với người làm nghề sửa chữa ô tô, nắm rõ nguyên lý hoạt động của hệ thống trợ lực lái không chỉ giúp xác định nguyên nhân hư hỏng mà còn hỗ trợ lựa chọn phương pháp kiểm tra, sửa chữa hiệu quả.

Một hệ thống lái vận hành ổn định phụ thuộc vào nhiều yếu tố: độ chính xác của cơ cấu cơ khí, áp suất thủy lực, tình trạng dầu và chất lượng các khớp nối.

Hiểu đúng cấu tạo – Chẩn đoán đúng nguyên nhân – Sửa chữa đúng kỹ thuật.

Đó cũng chính là nền tảng giúp nâng cao hiệu quả công việc và bảo đảm an toàn cho mỗi chiếc xe.

Cartools.vn – Khám phá kỹ thuật, công nghệ và kiến thức sửa chữa ô tô.
